應用范圍：
1、為無線通訊產品提供高效隔離的測試環境，避免公網信號的干擾，避免不同測試系統之間的干擾，如手機，wifi模塊，數據卡，CPE或其他電子產品測試；
2、配合生產線穩定性測試，自動化機械手測試，大規模一致性測試；
3、其他通信技術測試，如GSM，WCDMA，WiMAX，LTE，GNSS，Bluetooth，WIFI等等
13632703818一、產品介紹：

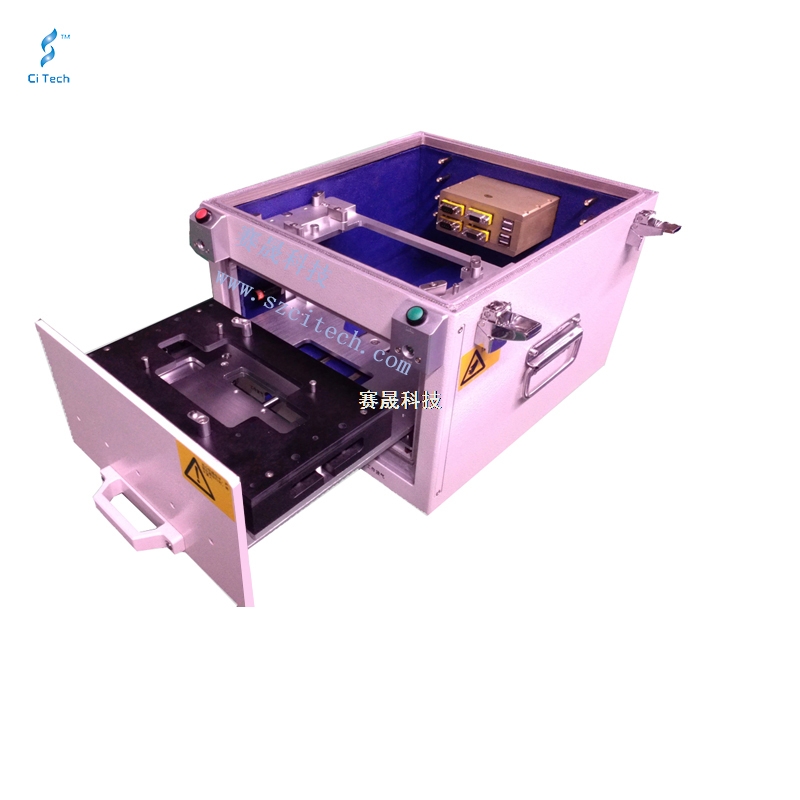

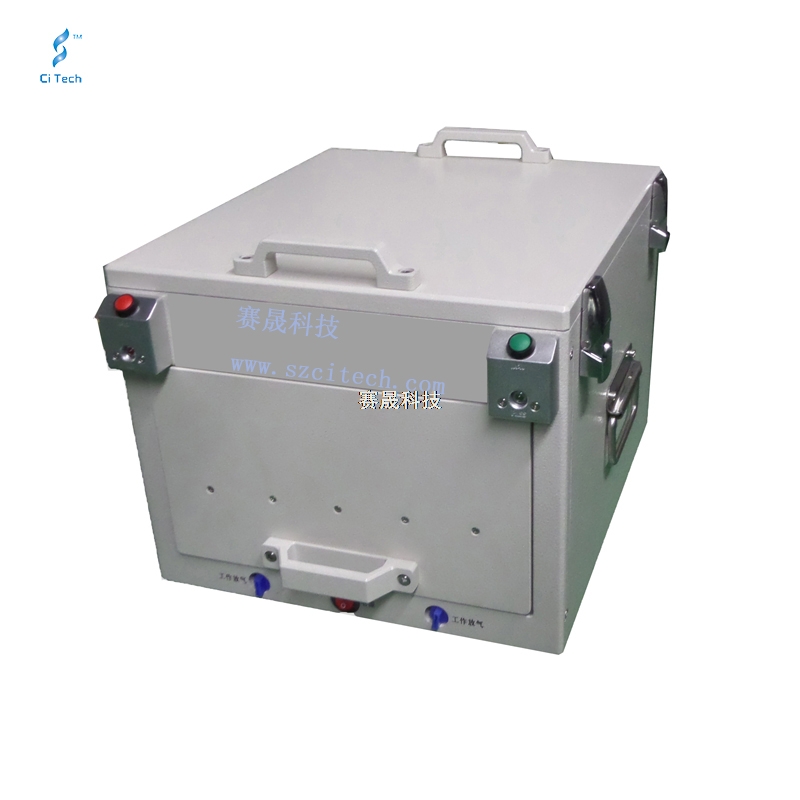

ST-SA002是一款自動屏蔽箱，適用于手機等無線通訊設備的檢測。該屏蔽箱采用鋁合金鑄造而成，屏蔽密合性好，且結構牢固，自動操作、簡單省力。另外，可根據客戶需求，配置相應的I/O數據接口。是目前最為經濟且實用的屏蔽測試箱，該產品已成功獲得國家實用新型專利，也獲得國內外客戶使用認可及好評。計量標準按照GB/T12190-2009。
二、產品特點：
采用鑄造、機加工藝，堅固可靠，屏蔽性好
采用最新屏蔽材料，吸波能力強，阻隔能力好
采用擠壓式封口設計，讓您得到更好的屏蔽效果
內部空間寬大，可以對更多產品進行測試
三、適用范圍：
無線通訊測試、EMI測試、耦合測試、 RF功能測試。
四、技術指標：
工作頻率(GHz) | 0.8-6GHz |
屏蔽效果 | ≧75dB﹫2.4 GHz ≧70dB﹫6 GHz |
接口可選類型 | DB9、VGA、DB25、RJ45、USB2.0、USB3.0、HDMI、BNC、DC、AC、RCA（可訂制） |
濾波器開口數量 | 一個 |
工作溫度（°C） | 常溫 |
工作尺寸（mm） | (L)320*(W)*250*(H)180 |
箱體尺寸（mm） | (L)360*(W)*320*(H)255 |
外觀尺寸（mm） | (L)405*（W）355*(H)275 |
重量 (kg) | 約15KG |
外觀顏色 | 標準米黃色（可訂制） |
五、標準濾波器配制清單：
序號 | 名稱 | 數量 |
數據傳輸口 | 2USB/2DB9/ | 1 |
射頻接口 | N-N SMA | 8 |
濾波器尺寸 | (L)145 x (W)58 x (H)98mm | ||||||
濾波器屏蔽性能 | 800MHz | 900MHz | 1800MHz | 1900MHz | 2400MHz | 3500MHz | 6000MHz |
75dB | 75dB | 75dB | 75dB | 75dB | 70dB | 70dB | |
電性能參數 | 端口類型 | 參數說明 | |||||
USB2.0 | 標準2.0數據傳輸，480M/S/500mA | ||||||
USB3.0 | 標準3.0數據傳輸，25Gbps/500mA | ||||||
DB9 | 標準串口傳輸，耐壓直流0-100V/1A | ||||||
DB25 | 標準并口傳輸，耐壓直流0-100V/1A | ||||||
RJ45 | 標準1000M網口數據傳輸/500mA | ||||||
DC | 直流0-100V/3A | ||||||
AC | 交流0-500V/10A | ||||||
HDMI | 高速HDMI傳輸，支持1080p、Deep Color、3D | ||||||
